    首页> 产品中心> 压力表>

    远传压力表带接线盒 YTZ-150

    型号:

    浏览量:931

    更新时间:2024-06-05

    价格:15

    简要描述:

    远传压力表带接线盒 YTZ-150适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。仪表内部设置一电位器式发送器,可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外,本仪表还能就地指示压力,以便于现场检测。

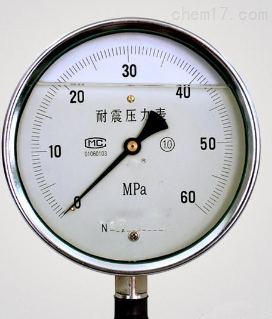

    远传压力表带接线盒 YTZ-150

    远传压力表带接线盒 YTZ-150技术参数:

    测量范围:0.1,0.16,0.25,0.4,0.6,1,1.6,2.5,4,6,10,16,25,40,60,100
    精度等级:1.6
    工作条件:
    (1)环境温度:-40~+60℃
    (2)相对湿度:≤80%
    电位器的技术数据:
    (1)起始电阻值:3~20Ω
    (2)满度电阻值:340~400Ω
    (3)工作电压:≤6V
    每件数量:24只
    远传压力表带接线盒 YTZ-150用途说明:

    电位器式远传压力表适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。仪表内部设置一电位器式发送器,可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外,本仪表还能就地指示压力,以便于现场检测。

    结构与作用原理:

    本仪表由一个弹簧管压力表和一个电位器式发送器组成。
    仪表机械部分的作用原理与一般弹簧管压力表相同。由于电位器设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮产生偏转时,固定在扇形齿转轴上的电刷也相应地在滑线电阻上滑行,从而使被测压力的变化转换为电阻值的变化,转至二次仪表上,指示出相应的压力值,同时现场仪表也指示相应的压力值。


    注意事项:

      1. 仪表使用环境温度为-40~70℃,相对湿度不大于80%,如偏离正常使用温度20±5℃时,须计入温度附加误差。



      2. 仪表必须垂直安装,力求与测定点保持同一水平,如相差过高计入液柱所引起的附加误差,测量气体时可不必考虑。安装时将表壳后部防爆口阻塞,以免影响防爆性能。



      3. 仪表正常使用的测量范围:在静压下不超过测量上限的3/4,在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量低都不应低于下限的1/3,测量真空时真空部分全部使用。



      4. 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修,或联系生产厂家维修。



      5. 仪表应避免震动和碰撞,以免损坏。



      6. 订货时请注明:仪表型号及名称;仪表的测量范围;仪表的精度等级偏离正包装要求和其它。



      7. 根据用户使用要求进行特殊设计。
